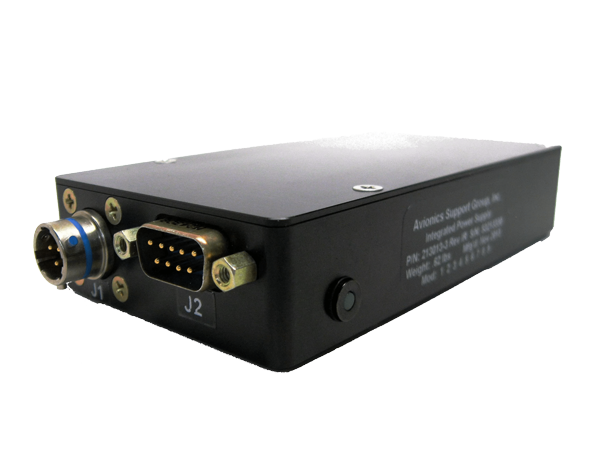

FZG1 IPS

Especificaciones

• Dimensiones: 3.25” (8,255cm) Largo x 2.25” (5,715cm) Ancho x 1” (2.54cm) Alto
• Peso: 8oz/227g – Aviation Grade Aluminum Housing (6061-T6)
• Se atornilla directamente al IPS
• Entradas: Entradas: 28VDC – Protección contra sobretensión
• Salidas: Salidas: 16VDC @ 100W Max – Protección contra cortocircuitos, limitador de sobrecorriente

Conectores de acoplamiento – J1 (Entrada)

P/N: MS27508E8F98P

• Alimentación
• Tierra
• Chasis

Número de parte: 213013‐3

Cumple los requisitos TGL-36 de la EASA
Cumple con FAA AC 120-76B
Cumple las normas MIL-STD-461 «EMI»

RTCA DO-160G: Sección 7(B), 8(S), 15(A), 17(B), 18(R), 19(BCX), 20(TT), 21(MM), 25(A)

Conectores de acoplamiento – J2 (Salida)

P/N: M24308/2-1F:

• Alimentación
• Tierra
• Sensor

Instalación: Se atornilla directamente al IPS

Cumplimiento

• Cumple con los requisitos de carga de Panasonic ToughPad
• Funciona con ToughPad FZ-G1
• Se monta directamente en la parte posterior de la base ASG – FZG1 P/N 213014-4
