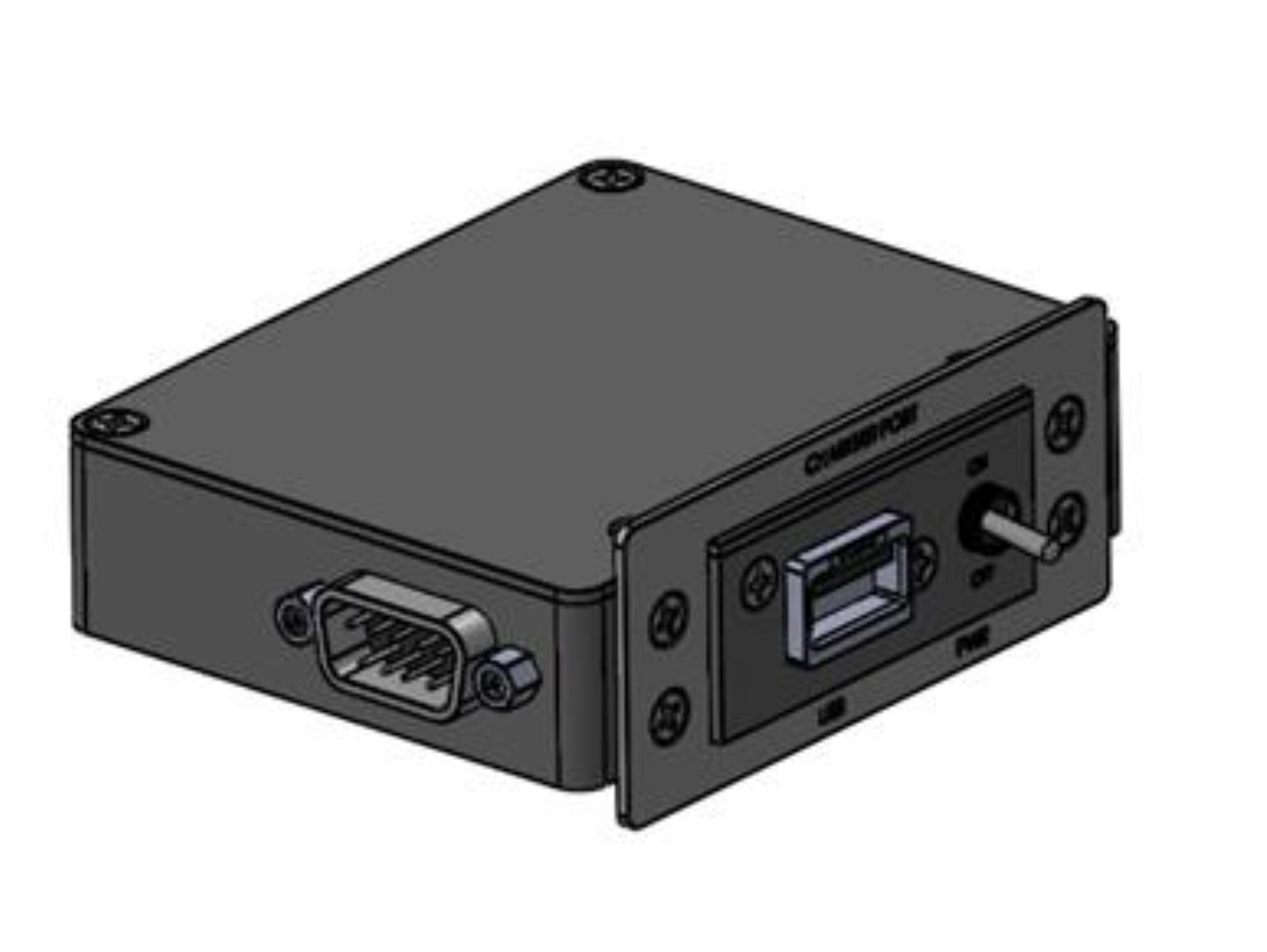

IPS Sidewall USB (montaje en pared lateral)

Especificaciones

• Entradas: 28 VDC @ 1.0 A máx. – Protección contra bajo voltaje
• Salidas: 5.2 VDC @ 15 W máx. – Protección contra cortocircuito – Limitador de corriente (conforme al programa Apple MFi)
• Peso: 8 oz / 227 g – Carcasa de aluminio grado aeronáutico (6061-T6)
• Instalación: Distancia máxima entre la fuente IPS y la tableta: 8 pies / 2.4384 metros
• Orificios de montaje: Cuatro (4) orificios para tornillos #4-40

Conectores de acoplamiento – J1 (Entrada)

N.º de parte (P/N): M24308/2-1F

• Clavija 1 – Alimentación 28VDC
• Clavija 2 – Tierra
• Clavija 3 – Chasis
• Clavija 4 – Inhibición

Número de pieza: 213013-19

Cumple con los requisitos de EASA TGL-36
Cumple con la normativa FAA AC 120-76B
Cumple con los estándares de MIL-STD-461 para interferencia electromagnética (EMI)

RTCA DO-160G: Secciones 7(B), 8(S), 15(A), 17(B), 18(R), 19(BCX), 20(TT), 21(MM), 25(A)

Montaje: La unidad IPS se instala en la pared lateral (sidewall)

Conectores de acoplamiento – J2 (Salida)

P/N: M24308/2-1F:
US8

• Clavija 1 – Alimentación: 5.2 VDC @ 15 W máx.
• Clavija 2 – Sensor (-): Blanco
• Clavija 3 – Sensor (+): Verde
• Clavija 4 – Tierra (GND)

Cumplimiento: Avionics Support Group es desarrollador certificado por Apple bajo el programa MFi (Made for iPhone/iPad)
